トップページ > 生産設備

会社案内Information


設備一覧facilities

設 計
  • アマダ
  • アマダ
sheet Works
solid Works
1
1
機械板金
  • アマダ
  • アマダ
  • アマダ
  • アマダ
  • アマダ
  • アマダ
  • アマダ
  • アマダ
シャーリング
タレットパンチプレス(NCT)
レーザ加工機(NCL)
プレスブレーキ(ベンダ)
プレス
コーナーシャー
セットプレス
自動タップ加工機
1
1
1
5
1
7
1
1
1
機械加工 OKK
OKK
KIRA
太洋
旋 盤
フライス盤
卓上ボール盤
パイプベンダ
1
1
1
2
溶 接
  • 電源社・日立
  • パナソニック・ナストーア
  • 電源社
  • アマダ
半自動溶接
アルゴン溶接機
定置式スポット溶接機
ポータブル溶接機
30
10
10
20
塗 装 低温乾燥炉
1

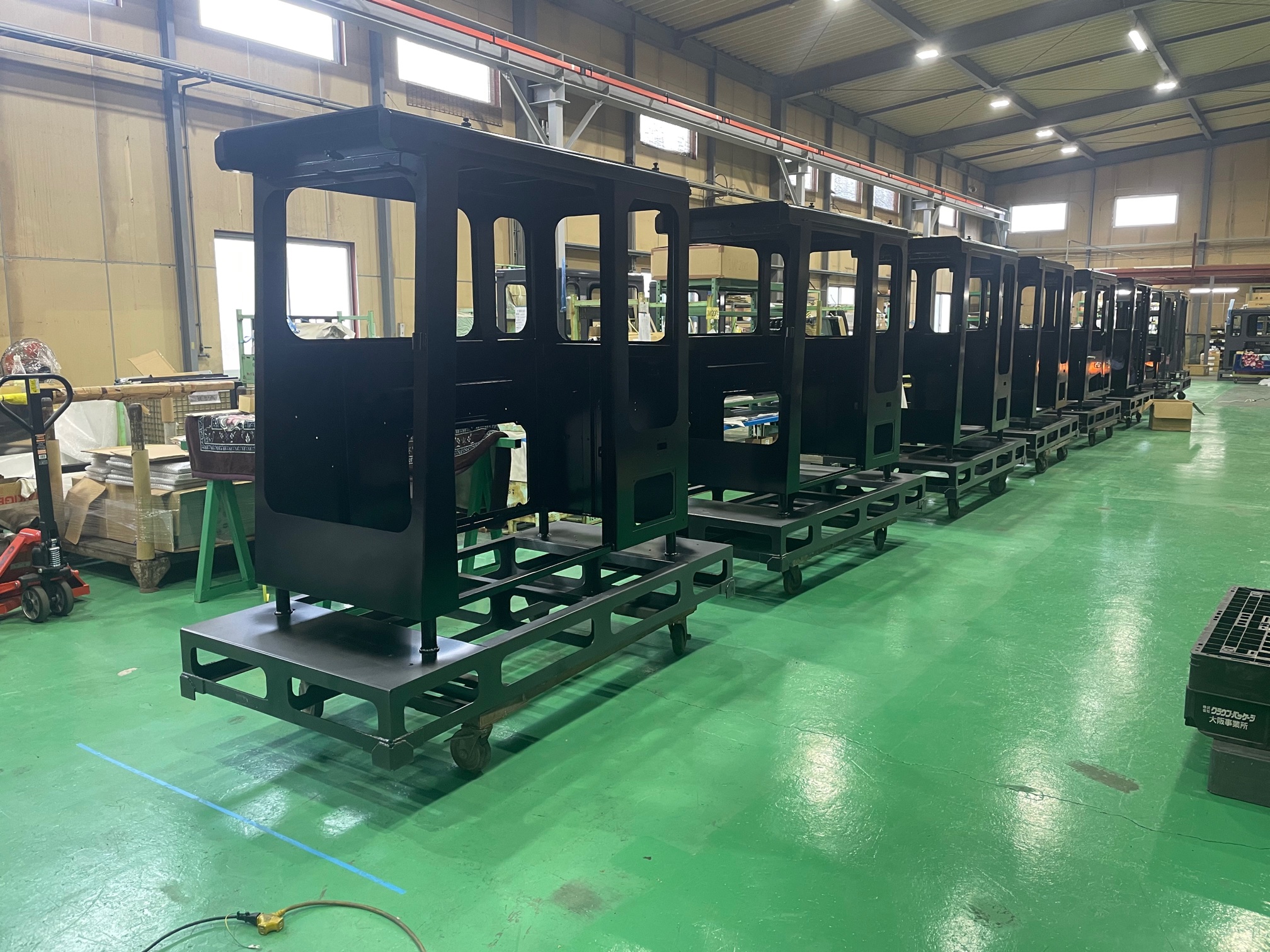

艤装・組立 艤装作業場
1
その他
  • いすゞ・三菱
  • 三菱
  • 電源社
  • アマダ
  • 2t S/Lトラック 他社用車
  • 2t/2.5tフォーク
  • 2.5t/7.5t移動式クレーン
  • 倉庫
2
2
3
3
  • ※詳細内容を閲覧できます。
ページトップへ戻る

設 計design and development

イメージ

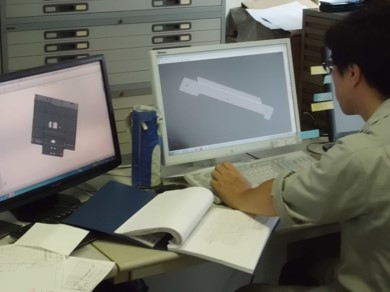

CADベースに機械系3D/CAD「SolidWorks」を導入し、強力な設計機能を活かし設計検証が活用でき、効率的な生産設計が可能になりました。



様々な設計CADから3Dデータ(IGES,STEP etc.)等を受け取り、板金属性付きの展開図を作成、加工データ出力する作業がスムーズにできます。


イメージ

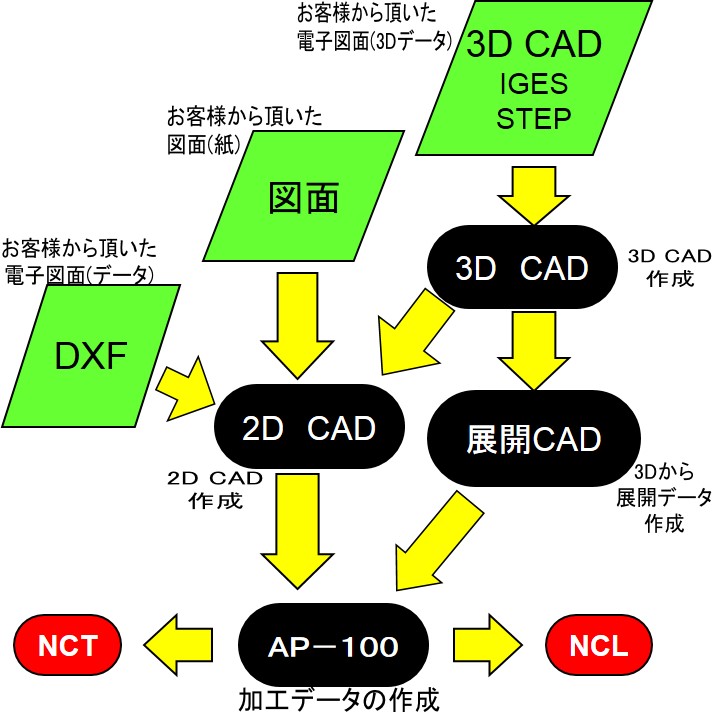

  • お客様から頂いたデータ・2D図 または弊社で製作した3Dデータ等の加工データ製作までの流れ。
ページトップへ戻る

機械加工板金Sheet metal working machine

サンプルイメージ

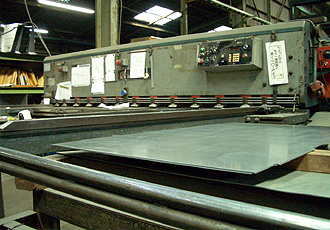

【シャーリング】

取扱材料:SPC・SEC・SGC・SUS・AL・C



加工最大範囲10mm〜3.0mmm

板厚0.5t〜3.2t。(板材のみ)

ページトップへ戻る
サンプルイメージ

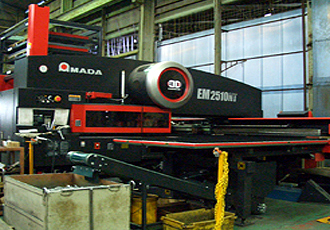

【タレットパンチプレス機(NCT)】

取扱材料:SPC・SEC・SGC・SUS・AL・C

機種名:EM-2510NT



加工最大範囲 1219mm〜2438mm

板厚0.8t〜3.2t。(SUSは2.0tまで可)

サイクルローダー棚付き(ASR-N)

長時間連続運転対応

ページトップへ戻る
サンプルイメージ
サンプルイメージ

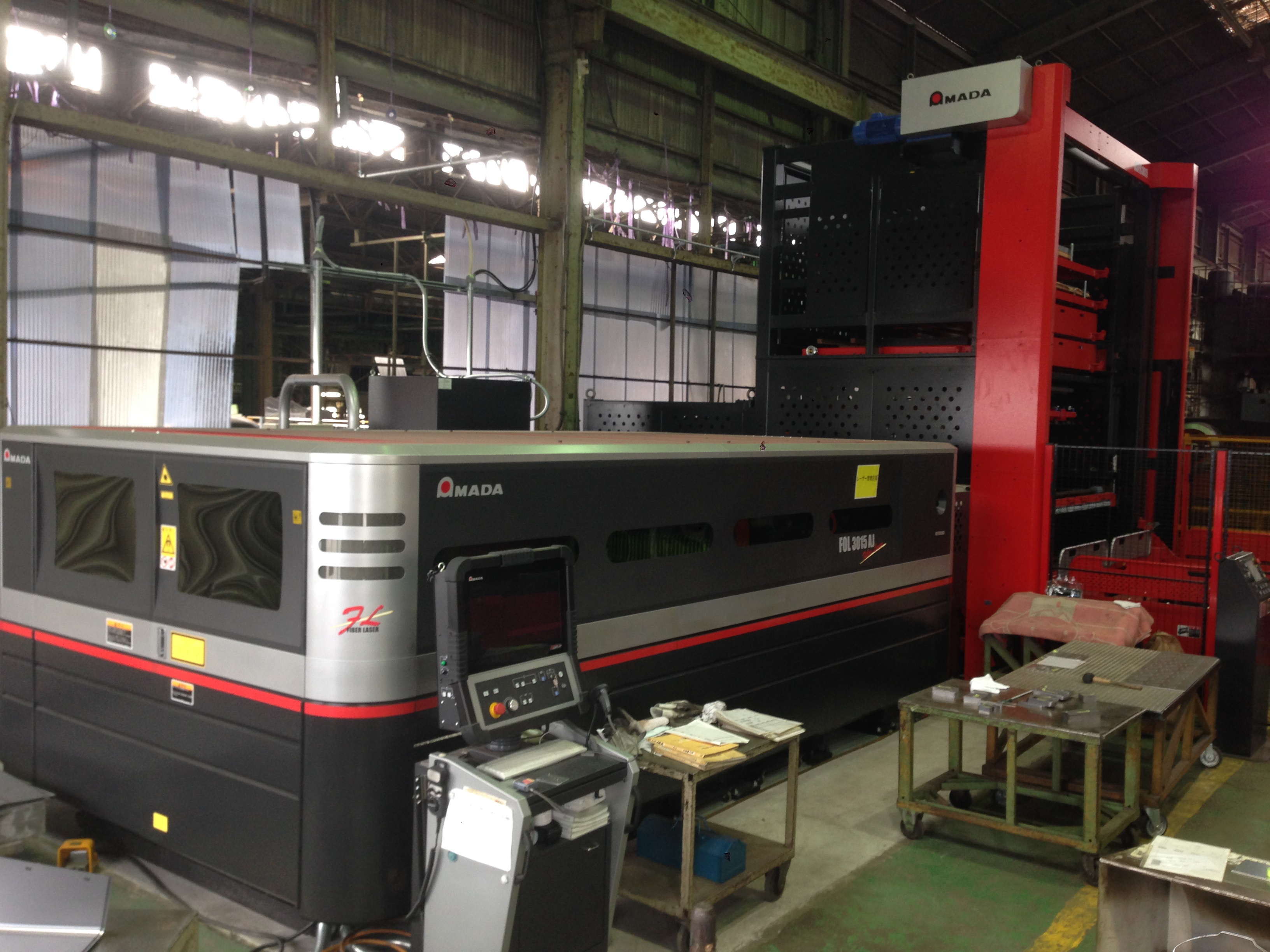

【レーザ加工機(NCL)】NEW!

機種名:FOL-3015AJ

発振器:AJ-4000(4KW)

取扱材料:SPC・SEC・SGC・SUS

加工最大範囲

1524mm〜3048mm

板厚0.5t〜6.0t。(一部不可)

フォーク式パレットチェンジャーASF/ASFH

長時間連続運転対応

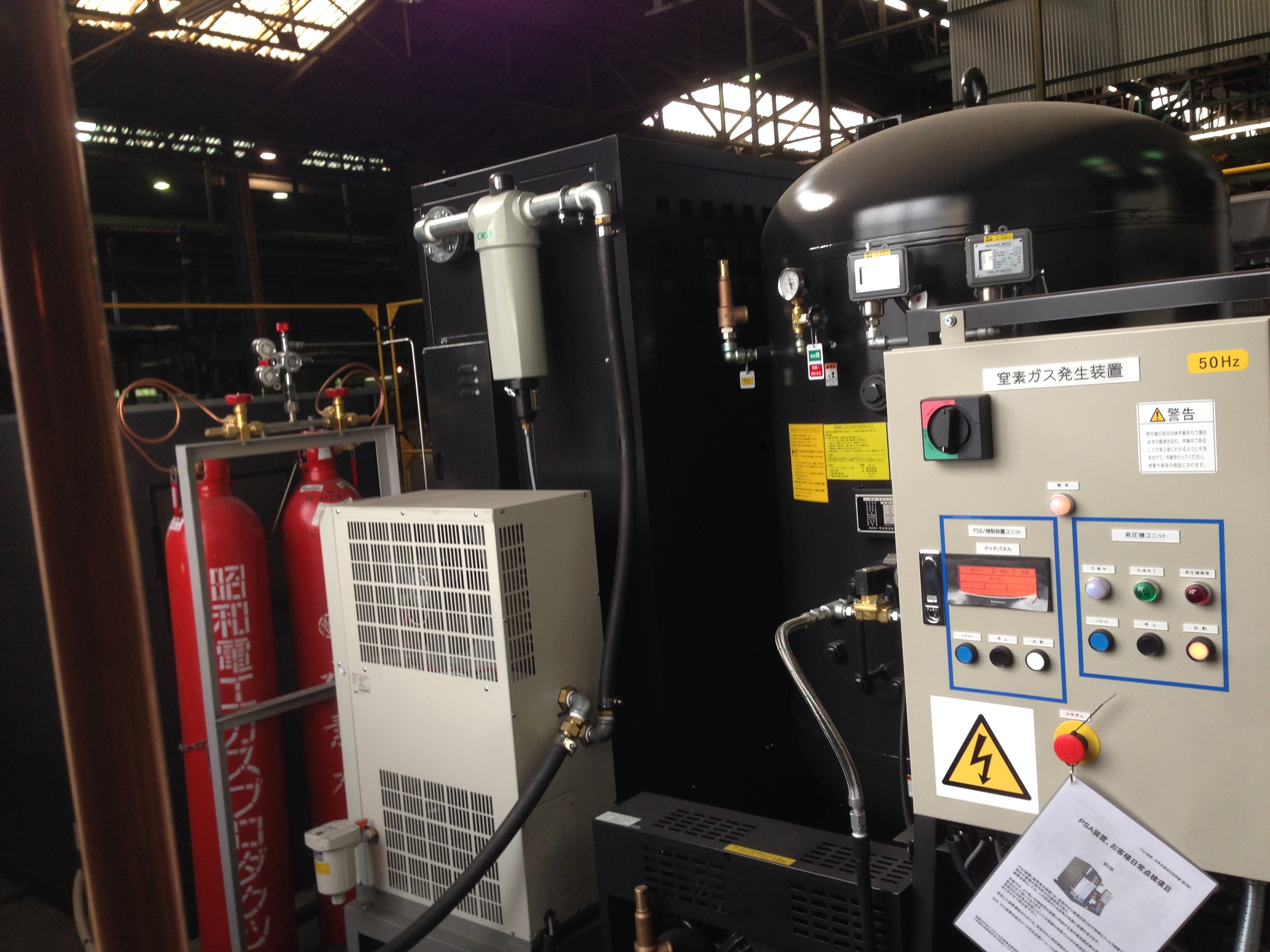

レーザガス不要、環境にも優しい低ランニングコストモデル

ページトップへ戻る
サンプルイメージ

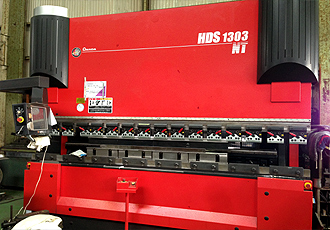

【プレスブレーキ(ベンダ)】

取扱材料:SPC・SEC・SGC・SUS・AL・C

加工最大範囲

1000mm〜3000mm

板厚0.8t〜12t。(AL=15t)

  • ACサーボモータによる油圧制御方式 曲げ速度と
  • バックゲージの高速化が加わり 高速加工を
  • 実現した下降式ベンディングマシンです。能力は3mの
  • 材料を130tで曲げられる(例4.5t×2500mmなどが可能)
  •     HDS8025NT 80t×2.5m  1台
  •     HDS1303NT 130t×3m   1台
  •     RG100   100t×2.5m  1台
  •     RG80   80t×2.5m  1台
  •     RG25   25t×1m   1台
ページトップへ戻る
サンプルイメージ

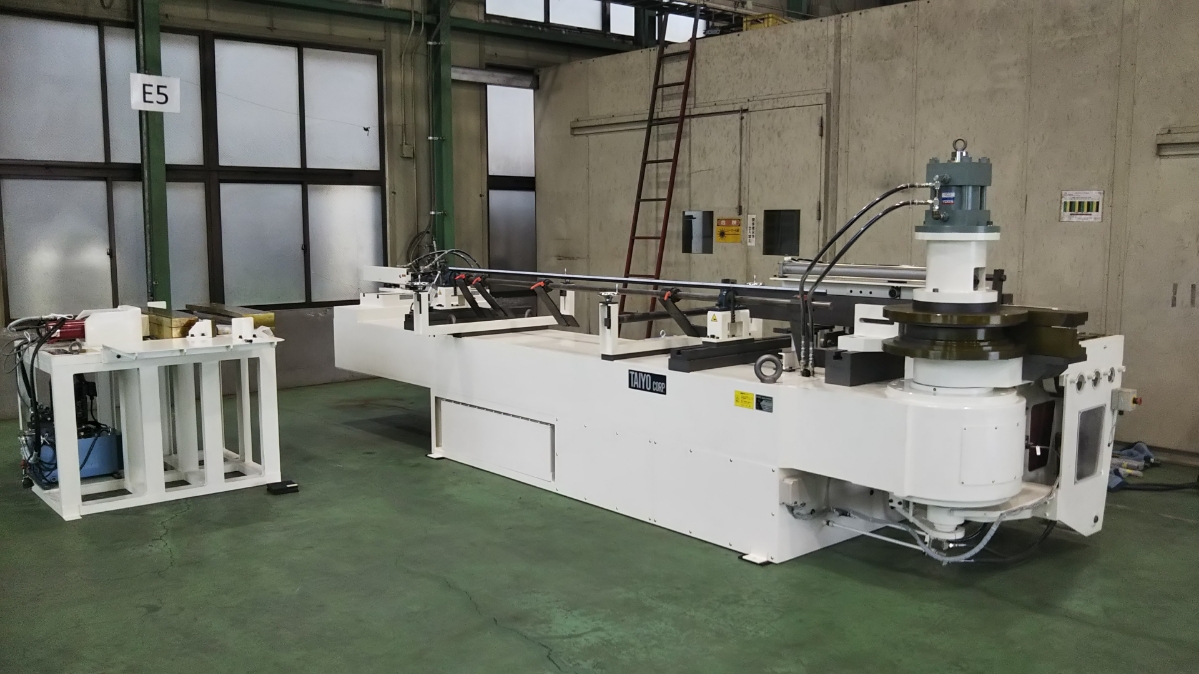

【パイプベンダ】

取扱材料:SPC・SEC・SGC・SUS・AL・C

加工最大範囲

300mm〜1800mm

板厚0.8t〜4.5t。

  保有加工型
  丸パイプ ガス管 15A、10A 他

  異形パイプ加工可能
ページトップへ戻る
サンプルイメージ

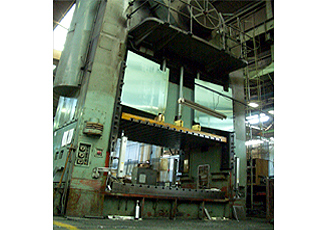

【プレス】

取扱材料:SPC・SEC・SGC・SUS・AL・C

加工最大範囲

1000mm〜1800mm

板厚0.8t〜6.0t。

  • 機械式プレス加工機 350t
  • この他に、150t  1台
ページトップへ戻る

機械加工Machine Work

サンプルイメージ

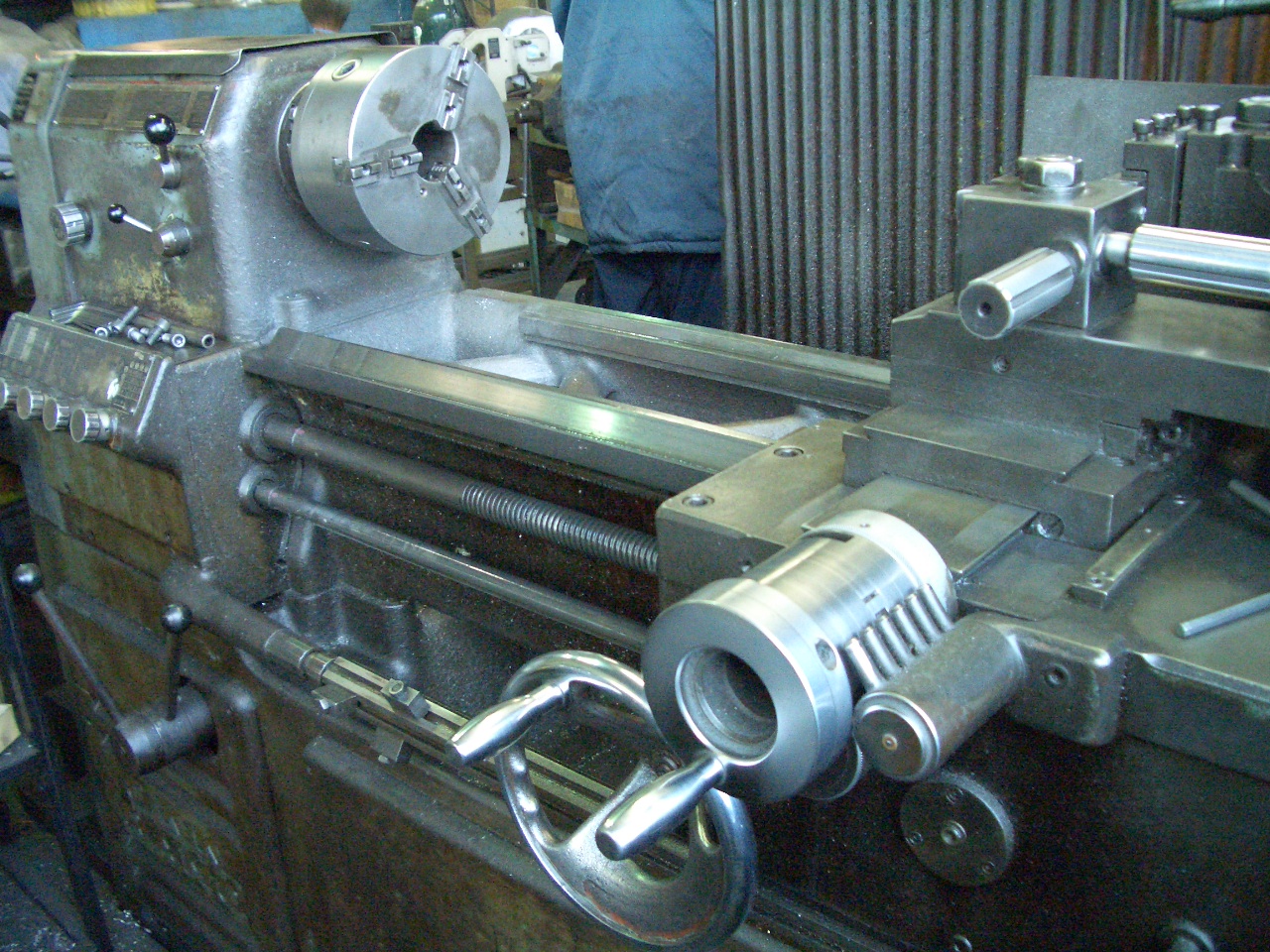

【旋 盤】

取扱材料:SPC・SEC・SGC・SUS・AL・C

加工最大範囲  〜500mm、穴径〜φ100

仕上精度は 5/100精度



それ以上又は仕上げ精度を要求する場合は 協力メーカ様に委託となります。

サンプルイメージ

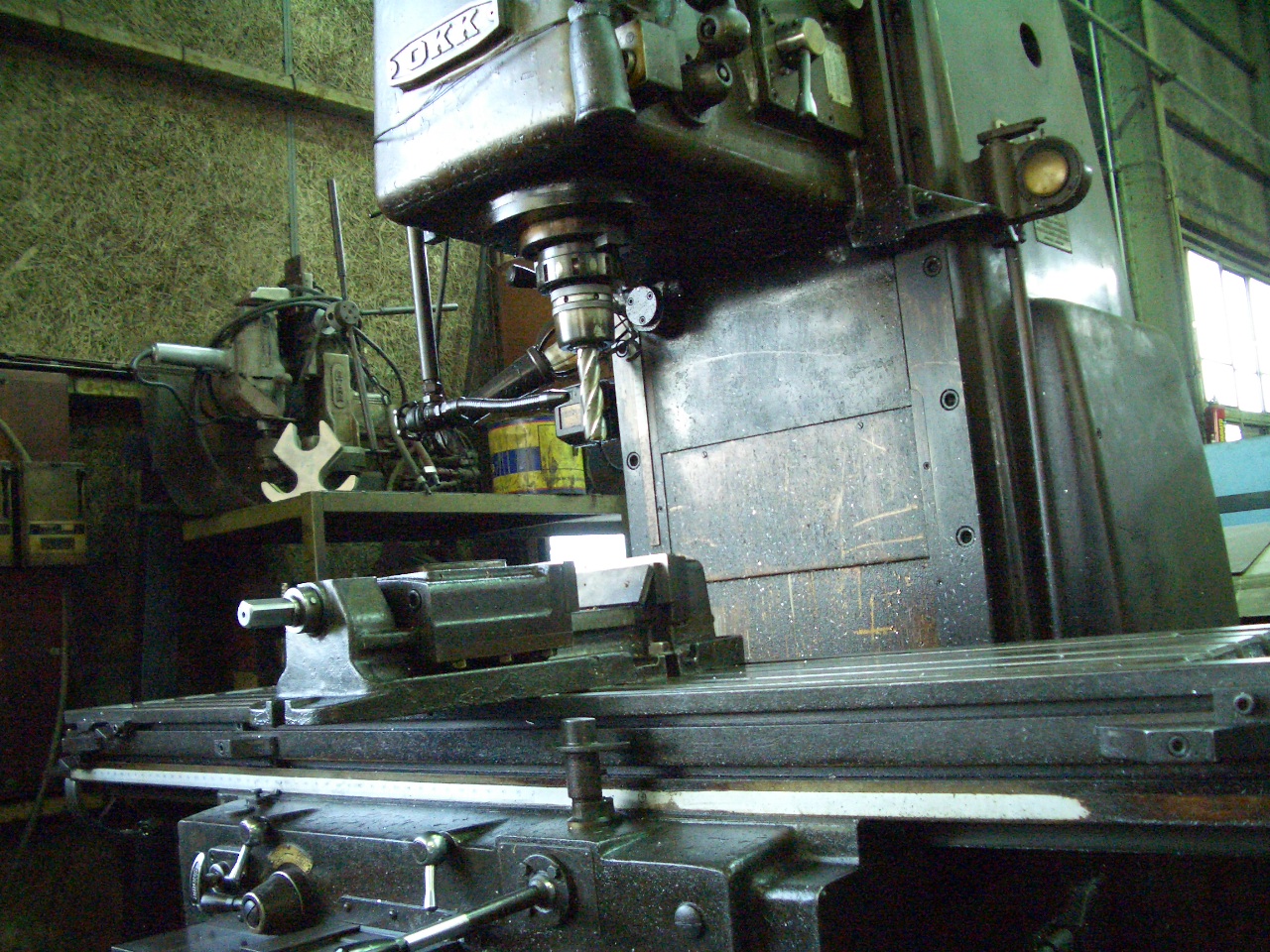

【フライス盤】

取扱材料:SPC・SEC・SGC・SUS・AL・C

加工最大範囲  300〜900mm

ページトップへ戻る

溶接Welding

サンプルイメージ

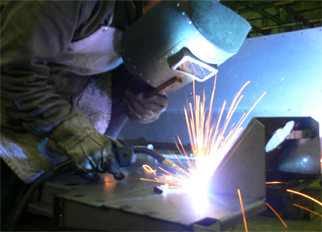

【半自動溶接機(CO2)】

適用材料:SPC・SEC・SGC・SUS

保有数 30機

板厚0.5t〜9.0t。

ワイヤ(溶接材料)にて溶接をする一般的な半自動アーク溶接機。

サンプルイメージ

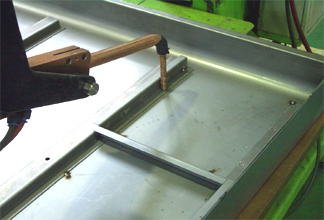

【アルゴン溶接機(TIG)】

適用材料:SPC・SEC・SGC・SUS・AL・C

保有数 9機

板厚0.5t〜6t。(AL10t可)

母体同志を溶かして接合溶接できる不活性ガス溶接機。(ペンシル型)

  •    200A 直流   1台
  •    200A 交/直流 2台
  •    300A 直流   2台
  •    300A 交/直流 3台
  •    500A 直流   1台
サンプルイメージ

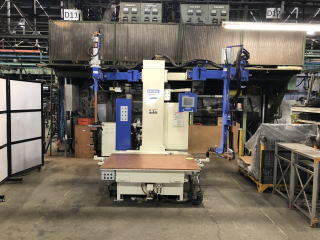

【定置式スポット溶接機】

適用材料:SPC・SEC・SGC・SUS

保有数 6機

板厚0.5t〜3.2t。

電気抵抗を利用し比較的薄板に接合加工できるスポット溶接。

  •   定置式スポット          6台
  •    プロジェクション式六角ナット溶接 2台
  •   プロジェクション式四角ナット溶接 3台
  • テーブル式            1台
サンプルイメージ

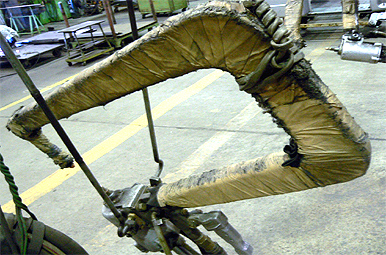

【X・C型ポータブルスポット溶接機】

適用材料:SPC・SEC・SGC・SUS

保有数 20機

板厚0.5t〜3.2t。

フリーな状態でスポット溶接ができるため加工条件が悪い大型ASSYS品などを簡単にスポット溶接加工する事ができます。

  •    X型ハンドガンスポット 12台
  •    C型ハンドガンスポット 20台
ページトップへ戻る
